Entrauchung von Treppenräumen
M.Sc. Tobias Geier • 29. Dezember 2020
Im Falle eines Brandes müssen Einsatzkräfte der Feuerwehren angreifen können um die im Gebäude befindlichen Personen retten zu können und Sachgüter zu schützen.
Der dafür vorgesehene Angriffs- und Rettungsweg führt meist über Treppenräume. Ist das Treppenhaus verraucht, erschwert sich die Arbeit der Einsatzkräfte maßgeblich und der Feuerwehreinsatz wird unnötig erschwert.
In Brandrauch sind viele verschiedene Gase und Feststoffe wie Kohlendioxid, Kohlenmonoxid, Blausäure, Chlorwasserstoff, Stickoxide, Schwefeloxide, Dioxine und Russ enthalten.
Diese Gase können bereits nach wenigen Atemzügen unter anderem reizend, narkotisierend oder akut toxisch wirken. Die Sichttrübung durch Brandrauch führt weiter häufig zur Desorientierung, der aktuelle Aufenthaltsort, Hinweisschilder und Notausgänge können nicht mehr wahrgenommen werden.
Die Kombination der verschiedenen Gefahren versetzen die flüchtende Person verstärkt in Panik, die Augen brennen und Atemwege sind gereizt, man weiß nicht mehr wo man ist. Der Puls steigt, Abwehrreaktionen des Körpers versuchen durch das Tränen der Augen und Husten die reizenden Stoffe los zu werden, wobei durch letzteres verstärkt giftige Gase aufgenommen werden. Die Selbstrettung des Flüchtenden ist dadurch massiv behindert.
Aus diesem Grund und wegen des Freihaltens der Angriffswege für Einsatzkräfte, sehen die verschiedenen Landes- und Sonderbauverordnungen der Länder eine Entrauchung von Treppenräumen vor.
Durch die Abführung von Brandrauch durch entsprechende Vorrichtungen, wird die Konzentration der fluchtbehindernden Stoffe stark verringert, die Sicht verbessert und dadurch die Überlebenschancen für die flüchtenden Personen stark erhöht.
Foto: Öffnungen zur Rauchableitung im Turm eines Museums
Quelle: Geier Brandschutz
Schäden durch zu seltenes Lüften vermeiden
Ermittlung der geometrisch freien Flächen bei Rauchableitung unter der Berücksichtigung limitierender Faktoren

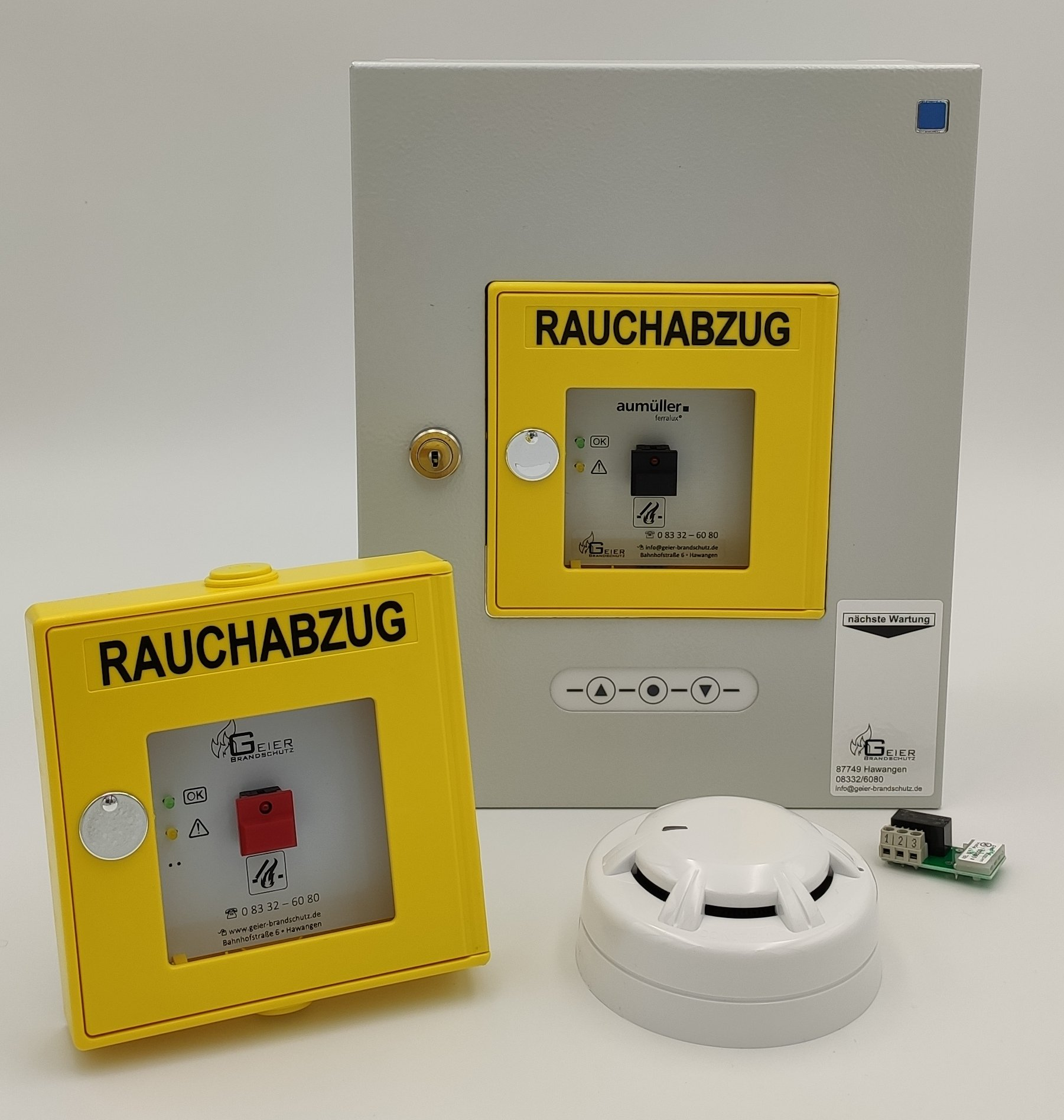

Wirklich passende Komponenten für Rauch- und Wärmeabzugsanlagen gibt es bei einer Fachfirma. Sie oder ihr Kunde benötigen eine Rauchabzugs- oder Rauchableitungsanlage, da diese im Brandschutznachweis gefordert ist? Setzen Sie sich mit uns in Verbindung und wir planen individuell, was dafür benötigt wird. Vorgefertigte Sets, wie diese vereinzelt auf dem Markt sind, können die individuellen Anforderungen häufig nicht annähernd abdecken. Das Problem ist, dass sich mit einem RWA-Treppenhaus-Set, bestehend aus einer Steuerung, einem Rauchmelder und zwei Handauslösetastern bei Weitem nicht alles erschlagen lässt - sie bestellen ja auch nicht im Autohaus "ein Auto" ohne Spezifikation und nehmen dann einfach genau das, dass Ihnen der Verkäufer gibt. Immer wieder werden wir angerufen, weil bauseitig ein RWA-Set vorhanden ist und sich jetzt jemand darum kümmern soll. Das Problem ist dann jedoch häufig, dass der Ausgangsstrom der Steuerung zu niedrig ist, die Anzahl der Taster oder der Rauchmelder nicht ausreichend ist und die Farbe der Handauslösetaster nicht mit den Vorschriften übereinstimmt. Wenn Sie Komponenten für eine Rauchabzugs- oder Rauchableitungsanlage benötigen, empfiehlt es sich, mit einer Fachfirma Kontakt aufzunehmen und mit dieser detailliert zu planen, was benötigt wird. So ersparen Sie sich den Nachkauf zusätzlicher, häufig dort sehr teurer Komponenten und noch viel wichtiger, die erneute Anfahrt zur Baustelle mit dem damit verbundenen Ärger. Fragen Sie einfach unverbindlich bei uns an ( Kontakt ).
